Firewall En Un Router 3700 Con Soporte En SDM Para GNS3


CONFIGURACIÓN FIREWALL EN ROUTER 3700 CON SOPORTE EN SDM PARA GNS3



Firewall: Un firewall como su nombre lo dice es un “muro de fuego” la funcion de este es realizar un filtrado de paquetes hacia los diferentes destinos vasandose en reglas de configuración de nuestro gusto.

Existen varias clases de firewall en este caso nos concentraremos en el firewall de host y firewall de red. El firewall de host es con el que contamos en nuestros equipos, el que viene de manera nativa en nuestro sistema operativo. El firewall de red es el que se instala en dispositivos como los routers para filtrar todo el trafico que circule por él.

SDM: Una herramienta de mantenimiento basada en una interfaz web desarrollada por cisco, es una herramienta java accesible atravéz del navegador
Esta es la topología que implementaremos.
Nota: El circulo rojo nos representara la zona WAN y el azul la zona LAN donde tendremos nuestras maquinas virtuales.

Configuraremos las nubes. Primero la WAN que es la de la salida a Internet, esta nos da la dirección por dhcp

acá configuraremos la eth4 que es nuestra interfaz real.
Nota: la interfaz eth4 es la que esta conectada a nuestro computador.




Configuración nube LAN, acá escogeremos la vboxnet0 es la interface de virtual box.
Nota: La configuramos para que reconozca las maquinas virtuales.



Se conectan las interfaces fastEthernet con el router 3700 y le daremos las direcciones. Quedara así.
Nota:La dirección 192.168.10.57 es proporcionada mediante el dhcp.Que pediremos en la interfaz del router y 192.168.30.0/24 es la red con la que trabajaremos en nuestra zona LAN.




Configuración del router.


Podemos observar que la interface fastEthernet 0/0 es la que ba hacia la nube WAN y la fastEthernet 0/1 ba hacia la nube LAN.

Confirugacion WAN.
Router>enable
Router#configure terminal
Router(config)#interface fastEthernet 0/0
Router(config-if)# ip add dhcp
Router(config-if)#no shutdown
Router(config-if)#exit

Configuración LAN.
Router>enable
Router#configure terminal
Router(config)#interface fastEthernet 0/1
Router(config-if)#ip add 192.168.30.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit


En lo anterior se configuro la WAN para que reciba direccion ip y en la LAN con una ip de la subred 192.168.30.0/24.

Ahora configuraremos el SDM en el router.

Router>enable
Router#configure terminal
##Aquí crearemos un usuario y su contraseña de privilege 15
Router(config)# username guerrillo privilege 15 password guerrillo

##Aquí habilitaremos el servicio HTTP y HTTPS y se generara un certificado.
Router(config)#ip http server
Router(config)#ip http secure-server
Se generara el certificado.

##Aquí se permitira el ingreso via ssh y telnet.
Router(config)#ip http authentication local
Router(config)#line vty 0
Router(config-line)#login local
Router(config-line)#transport input ssh telnet
Router(config-line)#do wr (Para guardar.)

Con esto acabaremos en el router.

Configuración del cliente.

      Antes de encender la maquina virtual ingresaremos a archivo>preferencias> y configuraremos la tarjeta de red virtual para que nos reconozca las maquinas virtuales.


                 Le daremos una direccion ip de nuestro rango de la interfaz fastEthernet.

     Ahora configuraremos la tarjeta de red del cliente, la pondremos en adaptador anfitrion virtualbox.

Instalación SDM.

Antes de realizar este paso debemos tener ya intalado una version de java y el Mozilla firefox que sera nuestro navegador predeterminado.Ya que la aplicación SDM no nos
abrirá con otro navegador por cuestión de versiones.
Nota: El sistema operativo que utilizaremos es windows xp ya que el windows 7 no permite ejecutar el SDM.
Aceptamos los terminos.
Escogemos la opción (Este Equipo) allí se ínstalara el SDM.
Nos mostrará en que carpeta se guardara la instalación.
Daremos click en finalizar.
             En la ventana que se abrira colocaremos la direccion de la fastEthernet 0/1.

                                Nos autenticaremos con el usuario antes creado en el router.

Daremos click en opciones y habilitaremos las vetanas emergentes.
Se nos abrira la siguiente ventana.
Ejecutaremos la aplicación SDM.
                   Ahora nos autenticaremos contra java.
Se inicializara la instalacion de la interfaz grafica del SDM.
           Al terminar de cargar nos abrira la interfaz del SDM.

  Configuración NAT


(Network Adress Translation) básicamente lo que hace es cambiar direcciones ip privadas a direcciones ip publicas en este caso la cambiara a una dirección del rango 192.168.10.X
Seleccionaremos NAT basico.
Iniciaremos la tarea seleccionada.
             Se abrira el asistente de la tarea seleccionada.
   En la primer casilla seleccionaremos la fasethernet 0/0 y seleccionaremos la red que nos aparece.
                     Proseguiremos con  la instalación.

                  Finalizamos la instalación y ya tendremos nuestro NAT basico configurado
antes de probar el NAT haremos un ping a google para observar que no llega el paquete.
ahora probaremos la configuración antes hecha por el NAT entraremos a la consola de nuestro cliente y daremos un ping a 74.125.45.100(google), podremos observar que fue exitoso.


Configuración Firewall

                 Seleccionaremos la opción firewall basíco
Daremos aceptar a esta advertencia.
Finalizamos el asistente

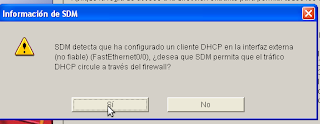

            nos preguntara si queremos permitir esta clase de trafico. Le daremos que  si
                        Al terminar de configurar nuestro firewall nos saldra esta ventana.


Creación reglas firewall:

                        Permitiremos la salida HTTPS.
                     Podremos observar la regla ya creada.
Crearemos varias reglas, denegar las conexiones UDP,TCP e IP. Lo realizaremos en la fasethernet 0/0 entrante.
En este punto permitiremos las conexiones UDP,IP y TCP por la fasethernet 0/1 saliente.
Podremos observar las reglas creadas anteriormente.
     Con estas reglas ya creadas terminamos.
